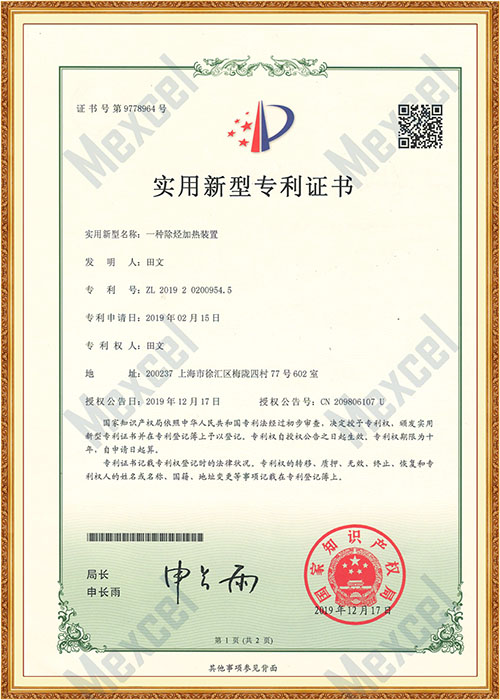

由上海麥越環境技術有限公司于2019年1月獲得一種新型智能除烴儀**證書

實用新型名稱：一種除烴加熱裝置

**申請日期：2019年2月15日

**號：ZL 2019 2 0200954.5

**權人：上海麥越環境技術有限公司 田文

發證機構：國家知識產權局

本實用新型涉及空氣凈化設備，特別涉及一種除烴加熱裝置。

背景技術：

在線除烴儀是為vocs(揮發性有機物)在線檢測設備提供零氣的專用裝置。其原理就是將空氣加熱到一定溫度后，被加熱的空氣通過催化劑，使空氣中的烴類物質發生氧化反應，形成水和二氧化碳，然后通過干燥劑和分子篩去除水和二氧化碳，得到總烴小于0.1ppm的零氣，加熱裝置對在線除烴儀的系統性能有著重大的影響。現有除烴儀加熱裝置由螺旋加熱器，鋼圈，繞制在鋼圈上的不銹鋼螺旋管構成，螺旋加熱圈安放在鋼圈內，整套系統安置在保溫盒中，保溫盒內填充保溫棉。加熱裝置工作時，加熱器工作，將熱量傳遞給鋼圈，鋼圈將熱量傳遞給繞制在其上的不銹鋼螺旋管，最終實現對通過螺旋管的空氣進行加熱。整個系統溫控點和螺旋加熱圈集成成一體。這種系統存在熱效率低，控溫不準，升溫慢的問題。

因此需要一種控溫準確、加熱效率高、熱調節反應及時、安全可靠的的除烴加熱裝置。

技術實現要素：

為了解決上述技術問題，本實用新型中披露了一種除烴加熱裝置，本實用新型的技術方案是這樣實施的：

一種除烴加熱裝置，包括：外殼、空氣管、加熱元件、填充材料和控溫系統；其中，所述加熱元件為加熱絲，布置在所述空氣管外側；所述外殼將所述空氣管與所述加熱元件封裝在其內部；所述填充材料為無機粉末材料，填充于所述外殼與所述加熱元件、所述空氣管之間；所述控溫系統包括一個以上的溫度傳感器，所述溫度傳感器布置于所述空氣管外側。

優選地，所述空氣管為不銹鋼直管，所述空氣管外側設置螺旋導槽，所述加熱絲布置于所述螺旋導槽內。

優選地，所述加熱元件還包括套設于所述加熱絲外的氧化鋁陶瓷護套。

優選地，所述溫度傳感器貼合于所述空氣管外壁。

優選地，所述溫度傳感器的數量為多個，沿所述空氣管延伸方向均勻分布。

優選地，所述填充材料為高導熱材料。

優選地，所述填充材料為高絕緣材料。

實施本實用新型的技術方案可解決現有技術中除烴加熱裝置熱效率低，控溫不準，升溫慢的技術問題；實施本實用新型的技術方案，使用纏縛在直空氣管上的加熱絲加熱空氣，設置高導熱填充材料，提高加熱裝置的加熱效率和溫度調節的及時性；在空氣管外壁上設置溫度傳感器，實現對空氣溫度的準確控制；在空氣管外側設置螺旋導槽，降低加熱絲安裝難度，并且可以提高熱利用率，加快空氣溫度調控速度。

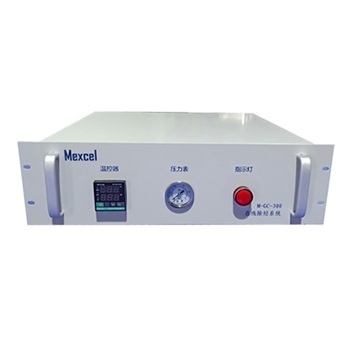

麥越M-GC-300除烴器

產品概述

麥越公司的智能在線除烴儀專用于氣相色譜分析儀的基線平穩。也是一種凈化空氣源的裝置，通過對壓縮空氣中的總碳?xì)浠衔镞M(jìn)行催化裂解產生低于0.1PPm碳?xì)浠衔锏牧慵?jí)空氣，在加熱催化器中碳?xì)浠衔锉晦D(zhuǎn)化為二氧化碳和水蒸氣，再分別經過脫除二氧化碳和水的裝置后，即可得到零級別的空氣，有效提高氣體質量，保證色譜基線平穩。

上海麥越環境技術有限公司專業從事環境質量監測，環境監測設備的高新技術企業。由上海麥越環境技術公司自主研發的“一種VOCs在線監測儀實用新型轉利證書”和“一種新型智能除烴儀實用新型轉利證書”、“一種除烴加熱裝置實用新型轉利證書”三項轉利，獲得國家知識產權局實用新型轉利授權。此次授權的m-3000s揮發性有機物(VOCs)在線監測系統裝置項目是上海麥越環境技術有限公司在不斷實踐過程中改進工藝和優化設備結構取得的技術成果。

麥越M-3000-VOCs在線監測系統

上海麥越公司非常重視本公司M-3000s 污染源VOC（非甲烷總烴、苯系物）在線監測系統的認證，這是下一階段的主要產品之一。在準備CCEP證書和其他證書的過程中，研發部門在原有產品的基礎上繼續進行改進。為了確保產品監控值的穩定性和準確性，除了在模擬環境中進行大量的單一氣體測試和混合氣體測量外，還不斷與進口的高質量產品進行比較，建立數據模型，修復錯誤，以及更新算法；同時，生產和質量等相關部門也進行了許多復雜而細致的準備工作。 在很大程度上確保了提交材料的準確性和正確性。并與公司團隊的所有部門積極合作，并有效地合作克服了這一挑戰，細節決定質量，匠心創造美麗，終于獲得環境保護協會頒發的CCEP認證書和一系列的**認證和軟件著作權認證。

麥越M-3000-VOCs在線監測系統 配件、軟件系統等獲得的認證有：

2018年4月通過CCEP環境保護產品認證證書

2018年污染源VOCs在線監測系統獲得上海市環境保護產品質量監督檢驗總站的檢測報告

2019年3月通過ISO14001環境管理體系認證證書

2019年11月獲得一種VOCs在線檢測儀實用新型**證書

2019年12月取得在線VOC監測儀器系統管理軟件著作權證書

2019年1月獲得一種新型智能除烴儀實用新型**證書

2019年2月獲得一種除烴加熱裝置實用新型**證書

2019年12月取得在線VOC監測儀器系統管理軟件著作權證書

2019年3月取得網格化空氣質量在線監測軟件著作權證書

2019年7月取得便攜式非甲烷總烴分析儀一體化監測系統軟件著作權證書

2019年3月取得網格化空氣質量在線監測軟件著作權證書
