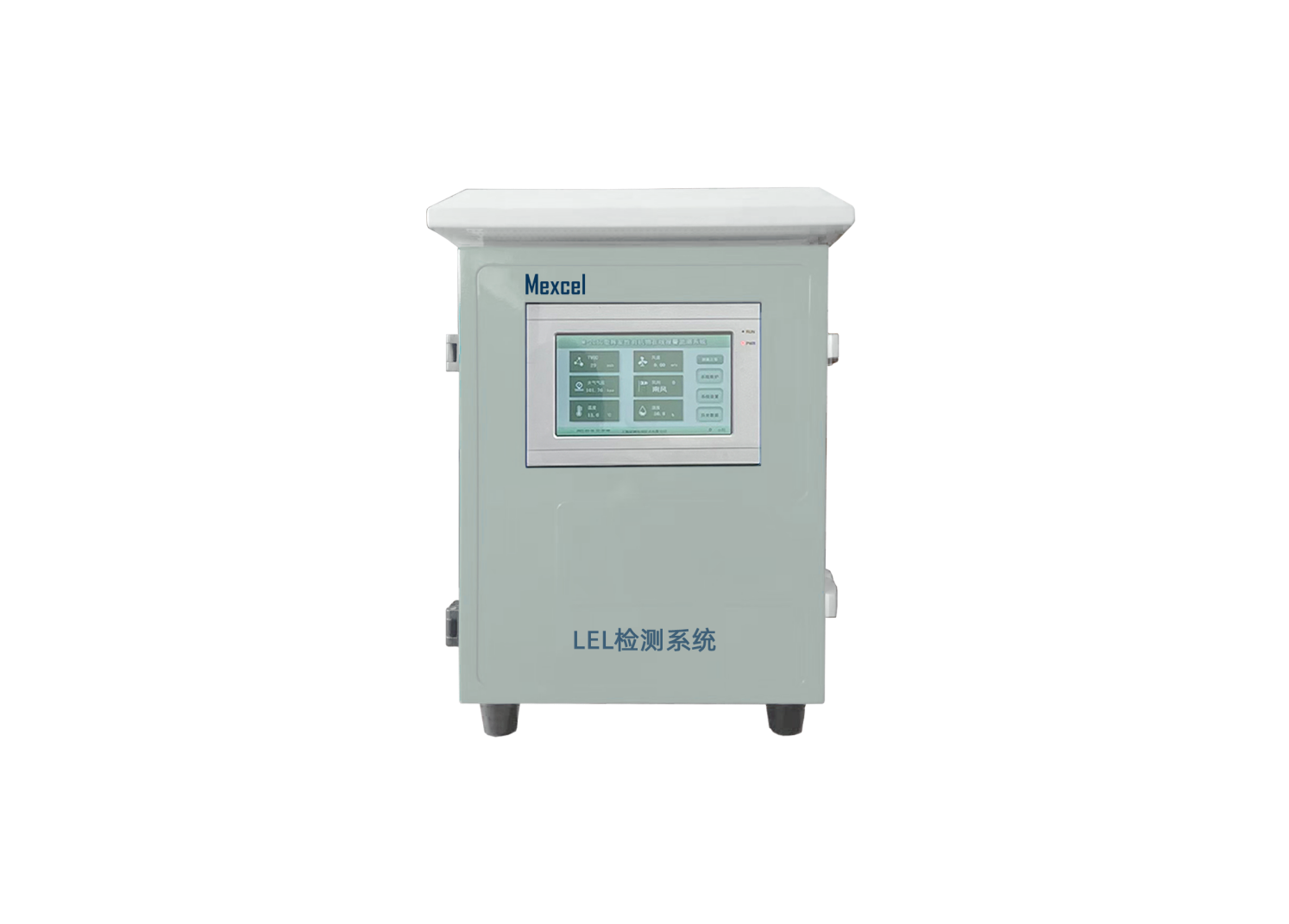

【產品名稱】德爾格 可燃氣體LEL在線監測系統 紅外傳感器原理
【產品型號】M-2011
【測量對象】可燃氣：包括VOCs等
【工作電源】220V
【規格尺寸】860H × 690W × 430D (mm）
【應用領域】煉油、石化、天然氣處理等
產品概述
蓄熱式熱氧化器（Regenerative Thermal Oxidizer，簡稱 RTO）作 為一種高效的廢氣處理設備，被廣泛應用于化工、制藥、涂裝等行業。然 而在治理過程中，RTO 焚燒爐爆炸、引發火災事故時有發生，給廢氣治理 和工廠安全帶來了大的挑戰。
M-2011 型 LEL 在線檢測系統專門為難以用氣體探測器直接檢測氣體的 場合設計，針對采用 RTO/RCO 蓄熱焚燒治理高濃度廢氣 VOCs 的 LEL 防 爆實時監控系統，廣泛應用于 RTO 廢氣處理前監測中。氣體采樣監測系統 以泵吸入的方式將預處理后的氣體運送到氣體探測器進行分析，可根據現 場工況配置不同的預處理系統，保證樣品分析的準確性，并且盡可能的保 護了傳感器。
○ 合理的部件布局
經過多次驗證改進后確保各部件位于合理位置，保證了系統的穩定運 行，方便整個系統后期維護工作的進行，并且預留了足夠的空間來加裝可 選部件或進行設備的后期改造。
○ 可靠的氣路設計
內部氣路管線為不銹鋼材質，連接各部件的接頭為不銹鋼雙卡套結構， ***了系統的氣密性，降低了系統的泄露幾率。
○ 多功能預處理系統
除水除塵功能：系統配置了多級除水除塵過濾器，***了管線的潔凈度。 反吹功能：采用手動切換閥控制接入的高壓氣走向來進行采樣管線的吹 掃，避免系統因長時間運行造成粉塵積累，從而導致管線氣阻增大甚至堵塞。 校準功能：機箱內部留有校準氣接口，通過手動切換閥門位置即可進行 在線校準，無需更改氣路。
○ 長壽命抽氣泵
抽氣泵采用不銹鋼射流泵，不但滿足了防爆要求，壽命也大大長于電動泵，無損耗部件。內部氣路管線為不銹鋼材質，連接各部件的接 頭為不銹鋼雙卡套結構，***了系統的氣密性，降低了系統的泄露幾率。
性能優勢
○ 高性能防爆變送器
☆ 其他選配裝置：流量報警裝置；聲光報警燈；雙層隔熱保溫機箱等。
技術參數
| 名稱 | 可燃氣體LEL監測系統 |
| 型號 | M-2011 |
| 測量原理 | 紅外傳感器 |
| 測量方式 | 以泵吸入的方式，將待測氣體進行除水除塵等預處理后輸送到氣體探測器進行氣體濃度的連續監測 |
| 可檢測氣體 | VOC，CH4等（參照氣體探測器型號，氣體探測器數量 1 個） |
| 測量范圍 | 0 ... 100% LEL |
| 響應時間 | T90 ＜ 4s |
| 樣氣條件 | 0 ~ 60℃；0 ~ 100% 相對濕度，不冷凝；700 ~ 1300 hPa |
| 除 水 | 除水＋阻水（1 級除去 90% 以上液態水，2 級阻止 100% 液態水） |
| 除 塵 | 2 級除塵（去除 1μm 以上粉塵） |
| 反 吹 | 手動，高壓氣體，要求壓力 0.6-0.8Mpa |
| 電 源 | 24V DC |
| 功 率 | 額定 10W（可選防爆加熱器，功率：400W） |
| 信號輸出 | 4-20mA，可選 Modbus RTU , HART |
| 環境條件 | 溫度：0 ~ 60℃（ 過低溫度可選配加熱模塊）；0 ~ 100% 相對濕度；700 ~ 1300hPa 壓力 |
| 機箱材質 | 碳鋼表面噴塑處理（無視窗），可選不銹鋼材質（帶視窗）。 |
| 管線材質 | 316 不銹鋼 |
| 尺寸 / 重量 | 860H × 690W × 430D (mm）；約 45kg。 |
| 防護等級 | IP65 |
| 設備內置 Dr?ger? 防爆變送器，用于檢測濃度達到爆炸下限（LEL）的易燃氣體，采用高性能 Dr?ger PIR 7000 紅外傳感器，該傳感器 | |
| 可快速檢測大部分常見的碳氫氣體。 | |
