【產品名稱】固定污染源VOCs在線監測系統
【產品型號】M-3000S
【測量對象】甲烷、非甲烷總烴，苯系物、甲醇等特征有機物
【工作電源】AC220V
【規格尺寸】850mm×750mm×1800mm
【應用領域】各種固定污染源有機物排放的實時監測，例如 涂裝行業、印染行業、印刷行業、煉油企業、制藥企業、化工企業、汽車企業、半導體企業、制革企業、鑄造企業以及油品的存儲、運輸和加油站等各個領域。
產品概述
近年來,VOCs廢氣引起各界關注.，VOCs（volatile organic compounds）即揮發住有機物，是一類化學物質的統稱，在常溫常壓下 ;具有高蒸汽壓。我國現標準中VOCs是指20°C條件下蒸汽壓大于等于0.01kPa ,或在特定適用條件下具有揮發性的全部有機化合物，或在特定適用條件下具有揮發性的全部有機化合物的統稱。
VOCs組成復雜，主要包括烷烴、烯烴、芳香烴、鹵代烴、 含氧烴、氮烴、硫烴、低沸點多環芳烴等。其中常見的VOCs種類有甲苯(TolueneToluene)二甲苯(Xylene)、對-二氯苯(Para-dichlorobenzene)乙苯(Ethylbenzene)、苯乙烯(Styrene)、 甲醛(Formaldehyde)、 乙醛(Acetaldehyde)等。
VOCs (揮發性有機物)來源
VOCs的排放來源分為自然源和人為源。全球范圍內，VOCs排放以自然源為主;但對于重點區域和城市來說，人為源排放量遠高于自然源，是自然源的6 -18倍。在城市里，VOCs的自然源主要是綠色植被，基本屬于不可控源;而其人為源主要包括不完全燃燒行為、溶劑使用、工業過程、油品揮發和生物作用等。目前我國VOCs排放主要來自固定源燃燒、道路交通溶劑產品使用和工業過程。在眾多人為源中，工業源是主要的VOCs污染來源，具有排放集中、排放強度大、濃度高、組分復雜的特點。
性能優勢
M-3000S型系統采用氣相色譜法結合火焰離子化(GC- FID)檢測技術，可測量非甲烷總烴( NMHC)， 還可針對特定的VOCs(苯、甲苯、二甲苯等)進行監測。除揮發性有機化合物以外，還可以同時測量樣品氣體的溫度、壓力、流速和濕度等參數，計算VOCs的排放量。測量數據可通過無線或者有線方式實現數據通信，向信息監視平臺發送數據。集合高溫取樣處理單元、分析系統單元，控制單元，以實現系統的自動化控制，人性化UI，可快速的設定所有分析參數，所測量的數據可在現場端顯示，也可上傳至DCS及環保監管部門進行實時監控。

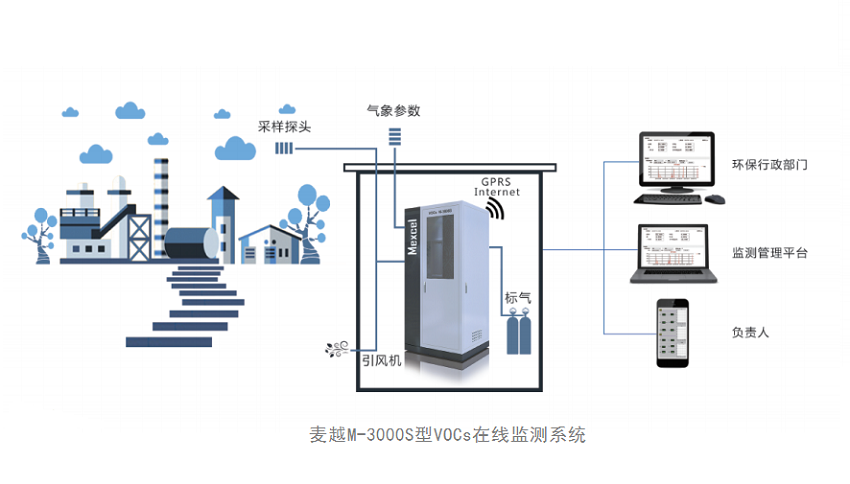

系統構成圖
應用領域

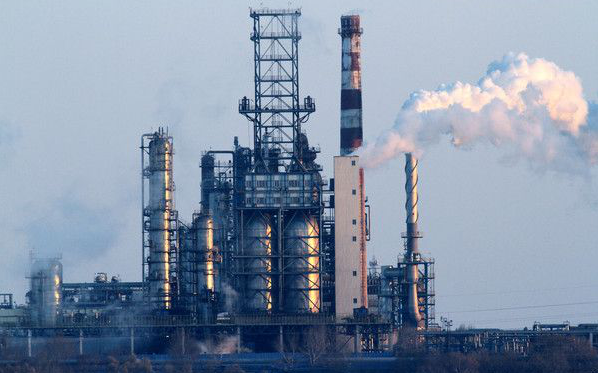

石油化工行業尾氣焚燒出口揮發性有機物的監測 ● 甲烷 20mg/m3 ● 總烴 36mg/m3 ● 苯乙烯 3mg/m3 控制NMHC或苯乙烯在環境中的排放總量 ● 檢測器：FID ● 周期時間：NMHC及苯乙烯4min ● 檢測極限：20ppb |  |

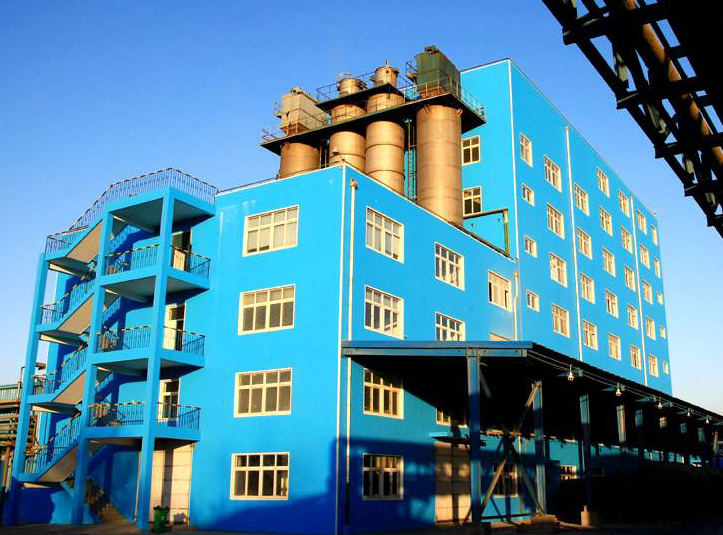

化工排放中有害氣體的監測 ● 苯1mg/m3 ● 丙烯腈 1mg/m3 ● 甲苯 0.9mg/m3 ● 乙苯0.8mg/m3 ● 苯乙烯 0.6mg/m3 丙烯腈在環境空氣中 1mg/m3丙烯腈及相近官能圖在典型工業環境中 ● 監測器：FID ● 檢測極限：25ppb 周期時間：全組分5min；如果只是檢測丙烯腈，需1.5min |  |
氯化工行業排放中氯乙烯的監測 ● 采樣標記 ● 流速監測 ● 氯甲烷 ● 氯乙烯（量程）1mg/m3 氯乙烯在空氣中 ● 檢測器：FID ● 周期時間：2min ● 檢測極限：20ppb |  |
相關標準
標準號 | 標準名稱 | VOCs監測對象 |
GB 16297 1996 | 大氣污染物綜合排放標準 | 苯、 甲茶、二甲苯、 甲醛、乙醛、丙烯醇， 氯乙烯、光氣、非甲院總經 |
GB 20950 2007 | 儲油庫污染物綜合排放標準 | 油氣(非甲烷總烴) |
GB 21902.2008 | 合成革與人造革工業污染物排放標準 | 苯、甲苯、二甲苯、非甲烷總烴 |
GB27632 -2011 | 橡膠制品工業污染物排放標準 | 苯、甲苯、二甲苯、非甲烷總經 |
GB 31570-2015 | 石油煉制工業污染物排放標準 | 苯、甲苯、二甲苯、非甲烷總烴 |
GB 31571-2015 | 石油化學工業污染物排放標準 | 非甲烷總烴、有機特征污染物 |
DB33/923-2014 | 生物制藥大氣污染物排放標準 | 甲醛、甲醇、二氯甲烷、苯酚、氯苯、苯、甲苯、二甲苯、非甲烷總烴 |
DB33/962-2015 | 紡織染整工業大氣污染物排放標準 | 甲醛、苯系物、苯、氯乙烯、甲醇、二甲基甲酰胺、VOCs |
DB50/577-2015 | 汽車整車制造表面涂裝大氣污染物排放標準 | 苯、甲苯、二甲苯、非甲烷總烴、苯系物、TVOCS |
DB31/872-2015 | 印刷業污染物排放標準 | 苯、甲苯、二甲苯、非甲烷總烴 |
/ | 電子工業污染物排放標準 | 苯、甲苯、二甲苯、非甲烷總經、三氯乙烯、異丙醇丙酮、二氧甲烷 |
/ | 工業園區污染物排放標準 | 非甲烷總烴、有機特征污染物 |
/ | 涂裝工業污染物排放標準 | 笨、甲苯、二甲苯、乙苯、甲醛、苯乙端，二氧甲烷、乙酸乙醋、TVOCs |
技術參數
設備名稱 | M-3000S型VOCs在線監測系統 |
監測范圍 | 甲烷、非甲烷總烴，苯系物、甲醇等特征有機物 |
監測原理 | GC-FID（氣相色譜法分離，F(xiàn)ID檢測） |
系統組成 | 取樣子系統、預處理子系統、氣態污染物（非甲烷總烴等）監測子系統、煙氣參數（溫度、壓力等）監測子系統、及數據采集與處理5個子系統 |
分析儀 | M-6900在線式氣相色譜儀 |
分析儀配置 | 雙切換閥（VICI）+三色譜柱+雙檢測器（FID） |
量程 | 非甲烷總烴：0～50/100/1000/5000mg/m3（可配置） 苯系物：0～50/100/1000/5000mg/m3（可配置） 溫度：0～300℃; 壓力：-10～10kPa; 流速：0～40m/s 濕度：0～100%; 氧量：0～25% |
檢測下限 | 非甲烷總烴0.05ppm，苯系物0.05ppm |
分析周期 | 非甲烷總烴：≤1min，苯系物：≤5min |
漂移/重復性 | ±1% |
尺寸 | 850mm×750mm×1800mm |
供電 | 220V，4000W |
工作溫度 | 溫度：-10℃～+40℃， |
工作濕度 | 0～95%RH（不結露） |
通訊接口 | 滿足政府機關聯網要求（串口、以太網口、模擬量接口等） |
遠程控制 | 具備遠程網絡診斷功能。 |

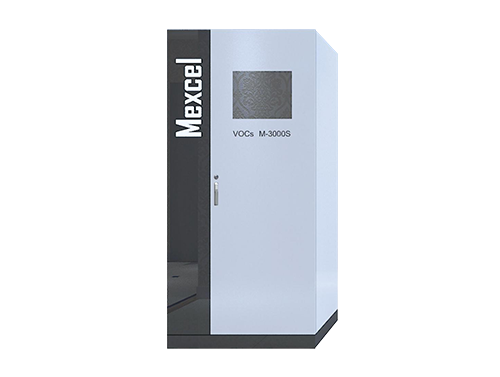

說明：產品機柜已更新
環境空氣中TVOC泄露的連續監測報警
通常，有兩種類型的VOC在線監視系統。
一種是對固定源（煙囪）排放監測。對有組織的廢氣的檢測是指收集有煙囪排放的廢氣，這也稱為有組織監控。
另一個是無組織（泄露）排放監測。無組織的廢氣檢測是指室外環境監測，即工廠環境廢氣監測，也稱為廠界vocs在線監測。
防爆區域應用

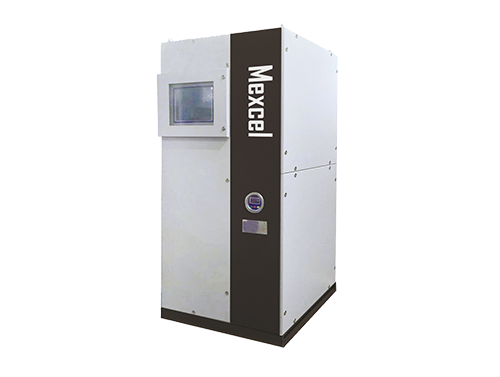

M-3000S-EXP型監測系統針對危險區域的VOCs排放,特別設計了防爆型系統，應用于危險區域的1區、2區，系統采用正壓型防爆型式，防護等級IP65; 系統中的分析、控制等電氣設備處于潔凈的空氣或者氮氣環境，安全氣體環境通過壓力傳感、電動閥門、控制器自動控制;系統具有儀表風報警、測量濃度超限報警、溫度報警等功能，有效保證了電氣設備的安全使用環境。
防爆機柜、防爆分析小屋等。
所獲榮譽
麥越公司被認定為上海市高新技術企業，自主研發的M-3000S型VOCs在線監測系統獲得環境保護CCEP證書，系統數據采集軟件獲得16項軟件著作權證書，4項國家認證專利技術。
