在石油化工、能源開采、城市燃氣等工業領域，可燃氣體泄漏是引發火災、爆炸等重大安全事故的主要誘因之一。據統計，約50%的重大石化事故由可燃氣體泄漏引發。為防止災難發生，實時監測空氣中可燃氣體的濃度，確保其遠低于爆炸下限（Lower Explosive Limit, LEL），成為了工業安全防護中至關重要的一環。承載這一核心使命的LEL可燃氣體在線監測儀，其“感知”能力的優劣，直接取決于內部傳感器技術的先進性與可靠性。本文將系統性地剖析當前在線監測儀中應用的主流與前沿傳感器技術，從經典原理到創新設計，從實驗室性能到現場嚴苛考驗，全景展現這一守護安全的“電子嗅覺”背后的科技脈絡。

一、基石：催化燃燒與紅外吸收兩大經典技術原理

當前，工業級LEL在線監測儀主要依賴于兩種經過長期驗證的傳感原理：催化燃燒式（Catalytic Bead）與非分散紅外式（Non-Dispersive Infrared, NDIR）。二者機理迥異，各有千秋，共同構成了市場應用的基石。

1. 催化燃燒式傳感器：歷經考驗的“微型燃燒室”

催化燃燒式傳感器是應用歷史最悠久、技術最成熟的可燃氣體檢測方案之一。其工作原理類似于一個微型的、受控的無焰燃燒室。傳感器的核心是一個惠斯通電橋，由兩個關鍵元件構成：檢測元件（D）和補償元件（C）。檢測元件通常由鉑絲線圈包覆氧化鋁載體，并在表面涂覆鈀、鉑等貴金屬催化劑；補償元件結構相似，但無催化劑涂層。

當可燃氣體（如甲烷、丙烷）擴散至檢測元件表面時，在催化劑作用下，氣體與氧氣發生催化氧化反應（即無焰燃燒）。這一放熱反應使鉑絲線圈的溫度升高，進而導致其電阻值增大。而補償元件因無催化作用，電阻值基本保持不變，僅用于補償環境溫度、濕度變化帶來的影響。檢測元件與補償元件的電阻差值被轉換為電信號，該信號與可燃氣體的濃度成正比，最終以“%LEL”的形式顯示出來。XP-3110型檢測儀即采用此原理，其對甲烷的響應時間可快至2.1秒。

催化燃燒技術的優勢在于其普適性、線性響應和高性價比。它對絕大多數可燃氣體（包括紅外技術難以檢測的氫氣）都有良好響應，輸出信號與濃度呈線性關系，便于校準和測量，且初始購置成本相對較低。然而，其固有缺陷也十分明顯：催化劑“中毒”。當環境氣體中含有硅化物、硫化物、鉛化物或鹵素化合物時，這些物質會不可逆地毒化催化劑表面，導致傳感器靈敏度永久性下降甚至失效。此外，催化燃燒反應依賴于充足的氧氣（通常要求>10%），在缺氧或惰性氣體保護的環境中無法工作；長期暴露于高濃度可燃氣體也可能燒毀傳感元件。

2. 非分散紅外（NDIR）傳感器：基于“光譜指紋”的物理檢測

與催化燃燒的化學原理不同，NDIR傳感器是一種物理式檢測技術。其基礎是朗伯-比爾定律：特定氣體分子對特定波長的紅外光具有特征吸收。例如，甲烷（CH?）對波長3.3μm或7.7μm的紅外光有強吸收峰。

一個典型的NDIR傳感器包含一個紅外光源、一個充有待測樣氣的光吸收氣室、以及一個紅外探測器。探測器前會安裝兩個窄帶濾光片：一個對準目標氣體的吸收波段（測量通道），另一個選擇氣體不吸收的波段（參考通道）。通過對比兩個通道接收到的光強衰減程度，即可精確計算出目標氣體的濃度，且完全不受氧氣含量影響。

NDIR技術的核心優勢在于其卓越的長期穩定性和環境耐受性。由于沒有化學反應參與，傳感器永不“中毒”，壽命可達5-8年甚至更長；維護量極小，無需頻繁校準；在缺氧、高腐蝕性或存在催化劑毒物的惡劣環境中（如污水處理廠、半導體車間）表現尤為出色。其局限性主要在于：無法檢測氫氣、氮氣等無極分子或?qū)ΨQ雙原子分子（因其沒有紅外吸收峰）；初始投資成本較高；對于復雜氣體混合物，可能受到背景氣體交叉吸收的干擾。

為了更直觀地對比這兩種核心技術的適用場景，下表匯總了它們的關鍵特性：

3. 技術選型決策邏輯

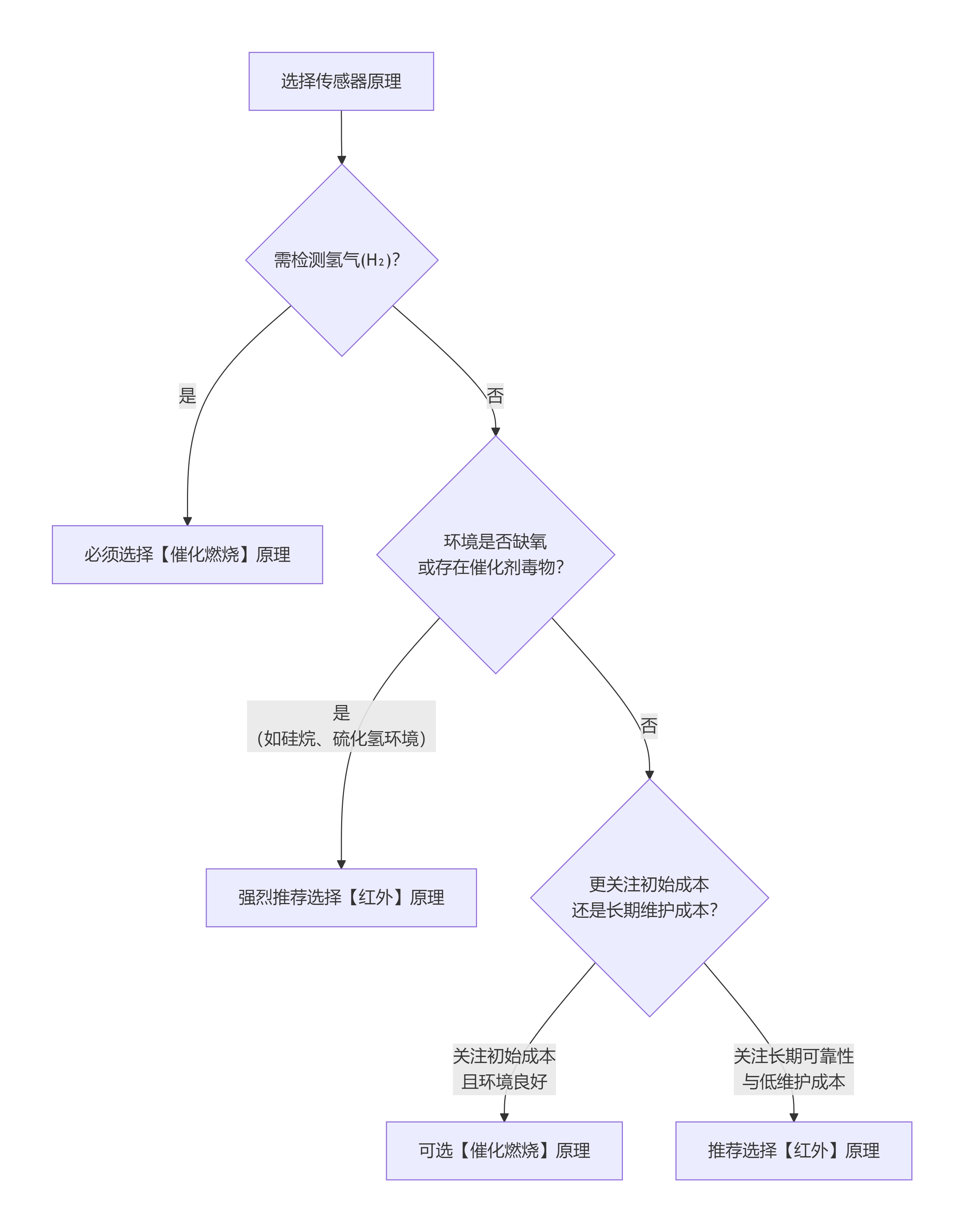

在實際應用中，選擇催化燃燒還是紅外技術并非簡單的優劣判斷，而是基于具體場景的精準匹配。一個清晰的決策流程可以幫助工程技術人員做出最安全、最經濟的選擇：

二、演進：提升性能與可靠性的前沿技術創新

面對日益復雜的工業環境和更高的安全標準，經典傳感器技術也在不斷演進，通過材料科學、微納加工和智能算法的融合，突破性能瓶頸。

1. 催化燃燒傳感器的自我革新

傳統的催化燃燒傳感器正在從材料和算法兩個層面進行深度優化。在抗中毒方面，新型催化劑材料和涂層工藝被開發出來，例如具有優異抗硅中毒性能的傳感器，其年零點漂移可控制在±1.5%LEL以內。更前沿的研究則試圖將“非選擇性”的劣勢轉化為優勢。有學者提出了一種新方法：不是只測量傳感器穩定后的響應值，而是分析氣體在傳感器腔體內燃燒全過程中的熱效應動態曲線（傳感器響應隨時間變化的積分面積）。這種方法能提供更多關于氣體成分的信息，結合理論計算（如勒夏特列法則），可以在不預先知道各組分的前提下，評估未知烴類混合氣體的整體爆炸危險性，為復雜泄漏源的快速風險評估提供了新工具。

2. NDIR傳感器的光學路徑革命

對于NDIR傳感器，其檢測限和精度與有效光程長度直接相關。為在有限體積內大幅提升光程，研究者設計了精妙的光學結構。一項突破性設計是在傳感器敏感元件內部中心放置一個金字塔形分束器矩陣，四周對稱布置四組紅外濾光片和熱電堆探測器。紅外光射入后，在金字塔分光面和內部高反射襯里之間發生多次復雜反射，使光線被充分混合并極大地增加了有效光程。這一設計帶來了雙重收益：一方面，更長的光程使氣體對紅外光的吸收更充分，顯著提高了靈敏度和精度，可實現低至0.5 ppm的甲烷檢測；另一方面，復雜的光路混合效應使得即使傳感器光學窗口被污染物（如冷凝水霧、灰塵）遮擋三分之二，四個探測通道仍能接收到均勻的光信號，通過基于線性調頻Z變換（CZT）的四通道冗余算法，系統能計算出濃度結果和置信度，從而極大地提升了在惡劣工況下的可靠性。

3. 微型化與集成化：MEMS與多傳感器融合

微機電系統（MEMS）技術為氣體傳感器的革命性小型化、低功耗和集成化鋪平了道路。通過硅基微加工工藝，可以制造出懸空的微型熱板（micro-hotplate），作為催化燃燒元件的基底，將功耗從傳統的數百毫瓦降低至幾十毫瓦。這種微型化傳感器更易于集成到物聯網節點或便攜設備中。

更進一步的發展趨勢是多功能集成。單一氣體檢測已無法滿足復雜工業現場的需求。最新的智能監測儀將可燃氣體傳感器與電化學有毒氣體傳感器（如H?S、CO）、氧氣傳感器、溫濕度傳感器集成于一體-7。例如，國內首套云連接智能有毒可燃氣體區域監測儀，可同時檢測最多16種危險氣體，監測精度優于10毫克/立方米，響應時間小于10秒，探頭功耗比傳統產品降低90%，并實現了長達500天的自供電續航。這種多參數感知能力，結合精準的定位（內置GPS），為全面風險評估和事故溯源提供了完整的數據鏈。

三、拓展：從固定點到廣域移動監測的系統應用

傳感器技術的進步不僅體現在儀器本身，更深刻改變了氣體安全監測的應用模式，從固定點監測擴展到廣域、移動乃至智能化的立體監測網絡。

1. 固定式在線監測與智能預警

固定安裝的在線監測儀是工業現場的“忠誠哨兵”。它們被戰略性地部署在儲罐區、管道閥門組、泵房、車間等高風險泄漏點，進行24小時不間斷監測?，F(xiàn)代在線監測儀已高度智能化，集成無線傳輸模塊（如LoRa、NB-IoT），可將濃度數據實時上傳至云端安全平臺。平臺端的AI算法能夠分析濃度變化趨勢，實現從“超標報警”到“趨勢預警”的跨越。例如，系統可提前10分鐘預測濃度可能達到危險閾值，從而為處置爭取寶貴時間。北京市在燃氣管道及相鄰地下空間部署的在線監測傳感器，工作溫度范圍達-30℃~60℃，靈敏度0.03%VOL，并實現了3年以上免校準的長壽命穩定運行。

2. 移動巡檢與痕量泄漏探測

對于管網沿線、開闊區域或不易安裝固定設備的場所，移動巡檢是不可或缺的補充。除了傳統的手持式巡檢儀，更先進的移動監測平臺正在應用。例如，搭載了超高靈敏度傳感器的PPB級（十億分之一）燃氣巡檢車，其“嗅覺”靈敏度相比傳統PPM級設備提升了上千倍，能夠探測到地下20米深管線的微小泄漏。這種巡檢車不僅裝有多種激光探頭和氣體傳感器，還集成了風速、風向檢測設備，并結合后臺AI算法。它不僅能發現泄漏，還能根據大氣中泄漏氣體的分布圖譜，結合實時氣象數據和管網信息，對地下泄漏點進行精準定位和溯源，實現了從“檢測”到“診斷”的飛躍。

四、展望：未來傳感器技術的發展趨勢

隨著工業4.0和智慧城市建設的推進，LEL監測傳感器技術正朝著以下幾個方向加速演進：

• 更高性能與更低成本：通過核心器件的國產化替代與技術攻關，在提升靈敏度、響應速度、環境耐受性的同時，不斷降低制造成本。國產激光器模組的成功應用，已使成本降至國際同類產品的十分之一以下。

• 更智能與自診斷：傳感器將集成更多自診斷功能，實時監控自身健康狀態（如光源衰減、催化劑活性），提前預警故障，杜絕誤報和漏報。結合數字孿生技術，在虛擬空間中模擬和預測氣體擴散與風險。

• 更廣泛的集成與網絡化：單點傳感器將融入更龐大的工業物聯網系統，與視頻監控、閥門控制系統、通風系統等聯動，實現“感知-分析-決策-控制”的自動化安全閉環。大面積、網格化部署的傳感器陣列，將實現對工廠乃至城市區域的可燃氣體風險動態全景畫像。

結語

從依靠鉑絲催化燃燒感知熱量變化的經典設計，到利用氣體分子“光譜指紋”的紅外吸收技術，再到融合MEMS、人工智能與云計算的智能感知系統，LEL可燃氣體在線監測儀中的傳感器技術走過了一條不斷創新與突破的道路。其核心目標始終如一：更早、更準、更可靠地發現危險征兆，筑牢安全生產的防線。未來，隨著新材料、新工藝、新算法的不斷涌現，這些擁有“超級嗅覺”的守護者必將變得更加敏銳、智慧和無處不在，為人類工業文明的安全前行保駕護航。
