HJ 38-2017《固定污染源廢氣非甲烷總烴連續監測

系統技術要求及檢測方法》

Specifications and test procedures for nonmethane hydrocarbons

continuous emission monitoring system in stationary sources

(發布稿)

本電子版為發布稿。請以中國環境出版集團出版的正式標準文本為準。

20 18-12- -29發布  2019-07-01實施

生態環境部 發布

前言

為貫徹《中華人民共和國環境保護法》和《中華人民共和國大氣污染防治法》，保護生態環境，保障人體健康，規范固定污染源廢氣非甲烷總烴連續監測系統的性能、質量，實施大氣固定污染源排放污染物監測，制定本標準。

本標準規定了固定污染源廢氣非甲烷總烴連續監測系統的主要技術要求、檢測項目和檢測方法。

本標準的附錄A、C為規范性附錄，附錄B為資料性附錄。

本標準為首次發布。

本標準由生態環境部生態環境監測司、法規與標準司組織制訂。

本標準起草單位:中國環境監測總站。

本標準生態環境部2018年12月29日批準。

本標準自2019年7月1日起實施。

本標準由生態環境部解釋。

固定污染源廢氣非甲烷總烴連續監測系統技術要求及檢測方法

1適用范圍

本標準規定了固定污染源廢氣中非甲烷總烴連續監測系統的組成結構、技術要求、性能指標和檢測方法。

本標準適用于固定污染源廢氣中非甲燒總烴連續監測系統的設計、生產和檢測。

2規范性 引用文件

本標準引用了下列文件或其中的條款。凡是不注8期的引用文件，其有效版本適用于本標準。

GB 3836.1爆炸性環境 第一-部分: 設備通用要求

GB/T 4208外殼防護等級 (IP 代碼)

GB/T 16157固定污 染源排氣中顆粒物測定與氣態污染物采樣方法

HJ38固定污染源廢氣 總烴、甲烷和非甲烷總烴的測定氣相色譜法

HJ75固定污染源煙氣 (SO2、NO、顆粒物)排放連續監測技術規范

HJ76固定污染源煙氣 (SO2、 NO、、顆粒物)排放連續監測系統技術要求及檢測方法

3術語和定義

下列術語和定義適用于本標準。

3, 1

非甲烷總烴nonmethane hydr ocar bons (NMHC)在HJ 38標準規定的條件下，氫火焰離子化檢測器上有響應的除甲烷外的其他氣態有機化合物的總和，除另有說明，結果以碳計。

3.2

非甲烷總烴連續監測系統nonmethane hydrocarbons cont inuous emi ss ion monitor ingsystem (NMHC GEMS)連續監測固定污染源廢氣中非甲烷總烴排放濃度和排放量所需的全部設備，簡稱NMHC CEMS。

3.3

分析周期analysis cycle time 系統連續運行時給出兩組測量結果之間的時間間隔。

3.4

響應因子response factor

本標準中，氫火焰離子化檢測器測量其他氣態有機化合物響應值相對于測量丙烷響應值的無量綱比值。

1

轉化效率conversion efficiency使用催化氧化裝置把除甲燒外的氣態有機化合物氧化掉的效率。

4系統的組成與結構

4. 1系統組成

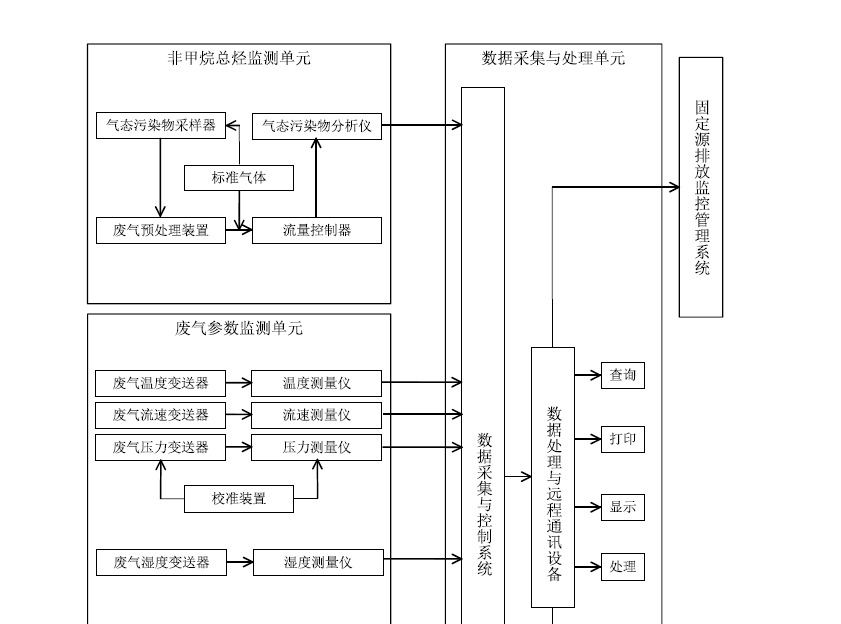

固定污染源NMHC-CEMS由非甲烷總烴監測單元、廢氣參數監測單元、數據采集與處理單元組成，見圖1。系統測量廢氣中非甲烷總烴濃度、廢氣參數(溫度、壓力、流速或流量、濕度等),對于含氧量參與污染物折算濃度計算的要同時測量含氧量，同時計算廢氣中污染物排放速率和排放量，顯示和打印各種參數、圖表，并通過數據、圖文等方式傳輸至管理部門。

4.2系統結構

NMHCCEMS系統結構主要包括樣品采集和傳輸裝置、預處理設備、分析儀器、數據采集和傳輸設備以及其他輔助設備等。依據系統測量方式和原理的不同，系統可能由上述全部或部分結構組成。

4.2.1樣品采集和傳輸裝置

樣品采集和傳輸裝置主要包括采樣探頭、樣品傳輸管線、流量控制設備和采樣泵等。-般采用抽取測量方式的系統均具各樣品采集和傳輸裝置。其具體技術要求見5.4.1。

4.2.2預處理 設備

預處理設備主要包括樣品過濾設備等，其具體技術要求見5.4.2。

4.2.3分析儀器

分析儀器用于對采集的污染源度氣樣品進行測量分析，其具體技術要求見5.4.3.

4.2.4數據采集 和傳輸設備

數據采集和傳輸設備用于采集、處理和存儲監測數據，并能按中心計算機指令傳輸監測數據和設備工作狀態信息，其具體技術要求見5.4.4.

4.2.5輔助設備

采用抽取測量方式的系統，其輔助設備主要包括氫氣源、尾氣排放裝置、反吹凈化及其控制裝置、零空氣預處理裝置等。其具體技術要求見5.4.5.
